Многофидерный измереитель электрических параметров серии ADW2xx(для NB-IoT)
Условные обозначения
ADW X1-X2-X3-X4
ADW —— серия изделии
X1 —— Код выбора:
200: у счетчика нет показания и связи LoRa.
210 у счетчика есть показание LCD.
220 у счетчика есть связь LoRa.
X2 —— трансформатор тока разъемный
D10: 5A/1.25мА
D16: 100A/20мА
D24: 400A/100мА
D36: 600A/100мА
X3 —— количество контуров ввода тока
1S: 1 контур трехфазного тока
2S: 2 контура трехфазного тока
3S: 3 контура трехфазного тока
4S: 4 контура трехфазного тока
X4 —— дополнительный модуль

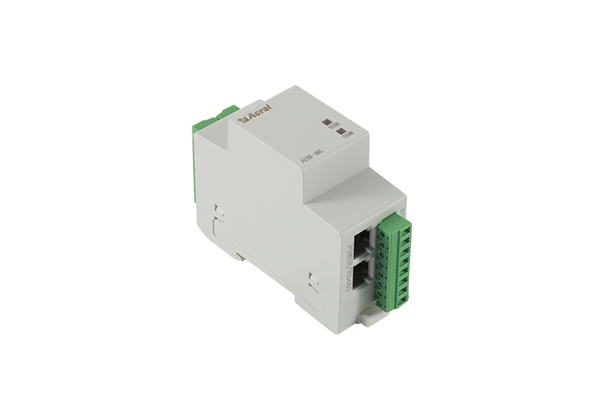

МК: модуль величины импульсного сигнала(12 DI + 4DO)
MTL: модуль измерения температуры и утечки тока (12 контуров измерения температуры + 4 контура утечки тока)
Примечания: счетчик сам имеется 1 порт связи RS485, 1 порт выхода импульса, 2DI/2DO.
Спецификация комплектных трансформаторов тока
|
Напряжение |
Модель счетчика |
Ток |
Комплектующие трансформаторы тока |
|
3×220/380V |
ADW2xx-D10-NS(5A) |
3×5A |
AKH-0.66/K-∅10N 0.5 класс |
|
ADW2xx-D16-NS(100A) |
3×100A |
AKH-0.66/K-∅16N 0.5 класс |
|
|
ADW2xx-D24-NS(400A) |
3×400A |
AKH-0.66/K-∅24N 0.5 класс |
|
|
ADW2xx-D36-NS(600A) |
3×600A |
AKH-0.66/K-∅36N 0.5 класс |
|
|
/ |
ADW200-MTL |
/ |
AKH-0.66-L-45 1.0 класс |
Функции
● Измерение электрических параметров N(1, 2, 3, 4) трехфазных контуров.
● Контроль над напряжениями, токами, токами нулевой последовательности, частотами.
● Контроль над трехфазными мощностями и общей мощности(активная, реактивная, кажущаяся)
● Контроль над трехфазными коэф. мощноси и общим коэф. мощности.
● Контроль над углами фазы напряжений и токов, дисбалансами напряжения и тока.
● Контроль над гармонической волны напряжениями и токами, и 2-31 раз гармоническыми волнами.
● Запись крайных значений напряжений и токов в настоящем и предыдущем месяцах.
● Значения потребности макс.тока и макс.мощности, и значения потребности реального тока и реальной мощности.
● Запись работы DI/DO 200 мест. Журнал событий 200 мест.
● Предупреждения перенапряжения, перетока, обрыва фаз.
● 4 часового пояса и установка тарифов 14 промежутков времени.
● Четырехквадрантная электроэнергия и учет электроэнергии на тарифы 12 месяцев.
● Данные хранения накопленной электроэнергии(31 дней) на четырехквадрантную электроэнергию, и учет двунаправленной электроэнергии.
Технические характеристики
| Источник питания | AC/DC 85～265V, потребляемая мощность ≤ 10VA | |
| Вход | Частота сети | 45～65Hz |
| Напряжение | Номинальное значение: AC 3×220V/380V | |
| Чрезмерная нагрузка: 1.2 раза(работа), 2 раза(1 секунда) | ||
| Потребляемая мощность ≤ 0.5VA(каждый контур) | ||
| Ток | Номинальное значение: AC 5A, 100A, 400A, 600A(внешние трансформаторы тока) | |
| Чрезмерная нагрузка: 1.2 раза(работа), 10 раз(1 секунда) | ||
| Потребление ≤ 0.5VA(каждый контур) | ||
| Точность измерения | Частота 0.05Hz, напряжение и ток 0.5 класс, активная электроэнергия 1.0 класс Точность гармонической волны 2～31 раз: ±1%； |
|
| Функция | Выход импульса | Оптопара импульсная |
| Связь | RS485 порт, MODBUS-RTU протокол, 1200bps~19200bps | |
| DI | Сухой контакт | |
| DO | релейный НО контакт, AC 250V/3A DC30V/3A | |
| MK модуль | Источник питания | RJ45 порт, DC 12V, потребляемая мощность ≤ 1VA |
| Связь | RJ45 порт,MODBUS-RTU протокол | |
| DI | Сухой контакт | |
| DO | релейный НО контакт, AC 250V/3A DC30V/3A | |
| MTL модуль | Источник питания | RJ45 порт, DC 12V, потребляемая мощность ≤ 1VA |
| Связь | RJ45 порт,MODBUS-RTU протокол | |
| Измерение температуры | -20～100℃(точность: ±2℃), комплектуется датчик температуры NTC | |
| Измерение тока утечки | 10～3000mA, 1.0 класс | |
| Рабочяя температура | -20℃～+60℃ | |
| Температура хранения | -40℃～+70℃ | |
| Относит. Влажность | ≤95% (без конденсации воды) | |
| Высота над уровнем моря | ≤2500m | |
