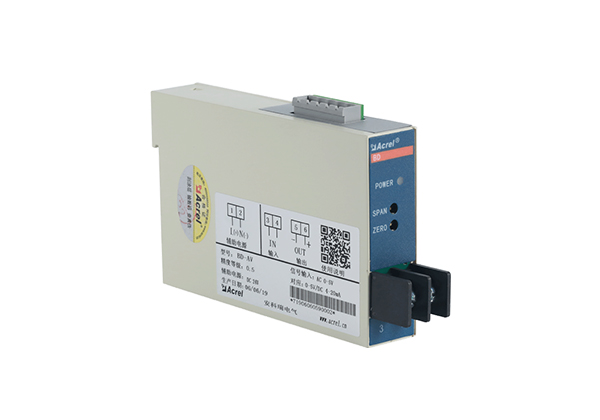

Датчик тока и напряжения серии BD

■ Ввод: ток: AC/DC 1A, 5A

напряжение: AC/DC 100V, 300V, 500V

■ Выход: 4～20mA, 0～20mA, 0～5V, 0～10V

■ Точность 0.5 класс.

■ Источник питания: AC 85～265V или DC 100～350V

■ Тип монтажа: DIN рейка

+86 187 0210 9206

lev@acrel.cn

+86 187 0210 9206

Датчик тока и напряжения серии BD

CE certificate BD.pdf

description1

Zipper closure 1/5 zip athletic pullovers for men. Stretchy, lightweight, fast-drying fabric for superior performance. REGULAR FIT - US standard sizes. An athletic fit that sits close to the body for a wide range of motion, designed for optimal performance and all day comfort. FEATURES - Quarter zip closure;Thumbholes on long sleeves to keep them in place during workout

Описание

Условные обозначения

BD X1 — X2

BD —— серия

X1 —— код функции:

AI — AC однофазный ток

DI — DC однофазное ток

AV — AC однофазное напряжение

DV — DC однофазное напряжение

X2 —— вспомогательный код(количество выхода):

1 — 1 выход(не нужно указать)

2 — 2 выхода

3 — 3 выхода

Пример формулировки заказа:

Модель: BD—AI

Источник питания: AC220V/50Hz

Вход: 0-5A

Выход: 1 выход 4～20mA

Примечания: BD-AI и BD-AV имеют интерфейс RS485.

Технические характеристики

Характеристики		Значение
Точность		0.5 класс
Вход	Ном. значение	Ток: AC/DC 1A, 5A Напряжение: AC/DC 100V, 300V, 500V
	Перегрузка	1.2 раза(работа), моментальный ток 10 раз(5 секунд), моментальное напряжение 2 раза(30 секунд).
	Потребление	При входе тока ≤0.3VA, при входе напряжения ≤ 0.3VA(при напряжении 100V), ≤0.6VA(при напряжении 300V), ≤1VA(при напряжении 500V).
	Частоты	50±5Hz, 60±5Hz
Выход	Ном. значение	4～20mA, 0～20mA, 0～5V, 0～10V
	Нагрузочное сопротивление	При выходе тока ≤600Ω при выходе напряжения ≥1000Ω
	Содержание зыби	＜0.5% пиковое значение
Время реакции		≤400ms
Источник питания	Напряжение	AC 85～265V DC 100～350V
Источник питания	Потребление	Токи и напряжения переменного тока ≤ 3VA Мощности ≤4VA
Время реакции		Среднее ≤ 350 ms, реальная действующая величина ≤150ms.
Сопротивление изоляции		＞100MΩ
Прочность на напряжение		Между входами/выходами, источниками питания 2.0KV/1min, 50Hz
Температурный коэффициент		При -10℃～+55℃, ≤100ppm/℃.
Окруж. среда	Температура	рабочая температура: -10℃～+55℃ температура хранения: -25℃～+70℃
	Относит. влажность	≤ 90% (без конденсации воды)
	Высота над уровнем моря	≤2000m
Тип монтажа		DIN рейка или на панель
