♦Основной модуль:

    1.Источник питания 3*220/380V, общий источник питания для всех модулей.

    2.Оперативные кнопки.

    3.Инфракрасная связь.

    4.Радиочастотная карта(код заказа: IC).

    5.2 порта RS485(код заказа: 2C).

    6.Третий порт RS485(через RJ45).

    7.Дискретные входы: кол-во: 2, реактивный DI

       Выходные реле: кол-во: 2

    8.1 порт Ethernet(Modbus-TCP, TCP/IP)(код заказа: CE).

♦Mодуль прямого включения:

    1. 1 контур трехфазный 3x10(80)A или 3 контура однофазного 3x10(80)A.

    2. 1 порт выхода импульса активной электроэнергии

    3. LED индикация состояния работы, импульса и связи.

♦Mодуль трансформаторного включения(через трансформаторы тока):

    1. 2 контура трехфазного 3x1(6)A .

    2. 2 порта выхода импульса активной электроэнергии.

    3. 2 порта LED индикации состояния работы, импульса и связи.

    4. Макс. 2DI/4DO, активный DI,(код заказа: K).

■ Учет электроэнергии: kWh, kvarh(2 направления, общая, тарифная)

■ Измерение: U, I, P, Q, S, PF, F

■ ЖК-дисплей, 8 чисел, подсветка

■ 3 оперативных кнопок, упралять и установить связь, количество контуров, модель одно-/трехфазный и т.д..

■ Выход импульса активной электроэнергии, LED индикатор

■ Тафифы(код заказа: F):

        4 тарифа, 4 временного пояса, 2 таблицы временного интервала, 14 дневного временного интервала

        Дата и время

■ Cвязь основного модуля:

        Инфракрасный связь,

        Макс. 3 порта RS485, протокол Modbus RTU

■ Протокол предоплаты:

        Управление по балансам оплаты(2 направления)

        Управление по временам

        Управление по нагрузкам

        Обязательное управление

■ Журнал пополнения(Макс.20)

■ Учет электроэнергии: kWh, kvarh(2 направления)

■ Измерение: U, I, P, Q, S, PF, F

■ Измерение гармоник: 2 ~ 31-ая и общая(напряжение и ток)

■ Дисбаланс тока и напряжения

■ Дискретные входы: кол-во: 2(основной модуль)

    Выходные реле: кол-во: 2(основной модуль)

    Дискретные входы: кол-во: 2(подчиняющий модуль(трансформаторное включение))

    Выходные реле: кол-во: 4(подчиняющий модуль(трансформаторное включение))

■ Cвязь основного модуля:

        Инфракрасный связь,

        Макс. 3 порта RS485, протокол Modbus RTU

■ Хранение данных на предыдущие 12 месяцев

■ Выход импульса активной электроэнергии, LED индикатор

■ ЖК-дисплей, 8 чисел, подсветка

■ 3 оперативных кнопок, упралять и установить связь, количество контуров, модель одно-/трехфазный и т.д..

■ Источник питания: AC 3×220/380V

■ Потребляемая мощность ≤ 10W

■ Напряжение ввода: AC 3×220/380V, AC 3×57.7/100V

■ Частота сети: 45～65Hz

■ Ток ввода: 3×1(6)A, 3×10(80)A(прямое включение)

■ Точность учета электроэнергии: 0.5S

■ Точность времени: ≤0.5s/d

■ Импульс: 80±20ms

■ 1 выход импульса активной электроэнергии по каждым трехфазным модулям учета

■ Констант импульса: 6400imp/kWh(3×1(6)A), 400imp/kWh(3×10(80)A)

■ Дискретные входы: кол-во: 2(основной модуль), сухой контакт

    Выходные реле: кол-во: 2(основной модуль)

    Дискретные входы: кол-во: 2(подчиняющий модуль(трансформаторное включение)), мокрый контакт

    Выходные реле: кол-во: 4(подчиняющий модуль(трансформаторное включение))

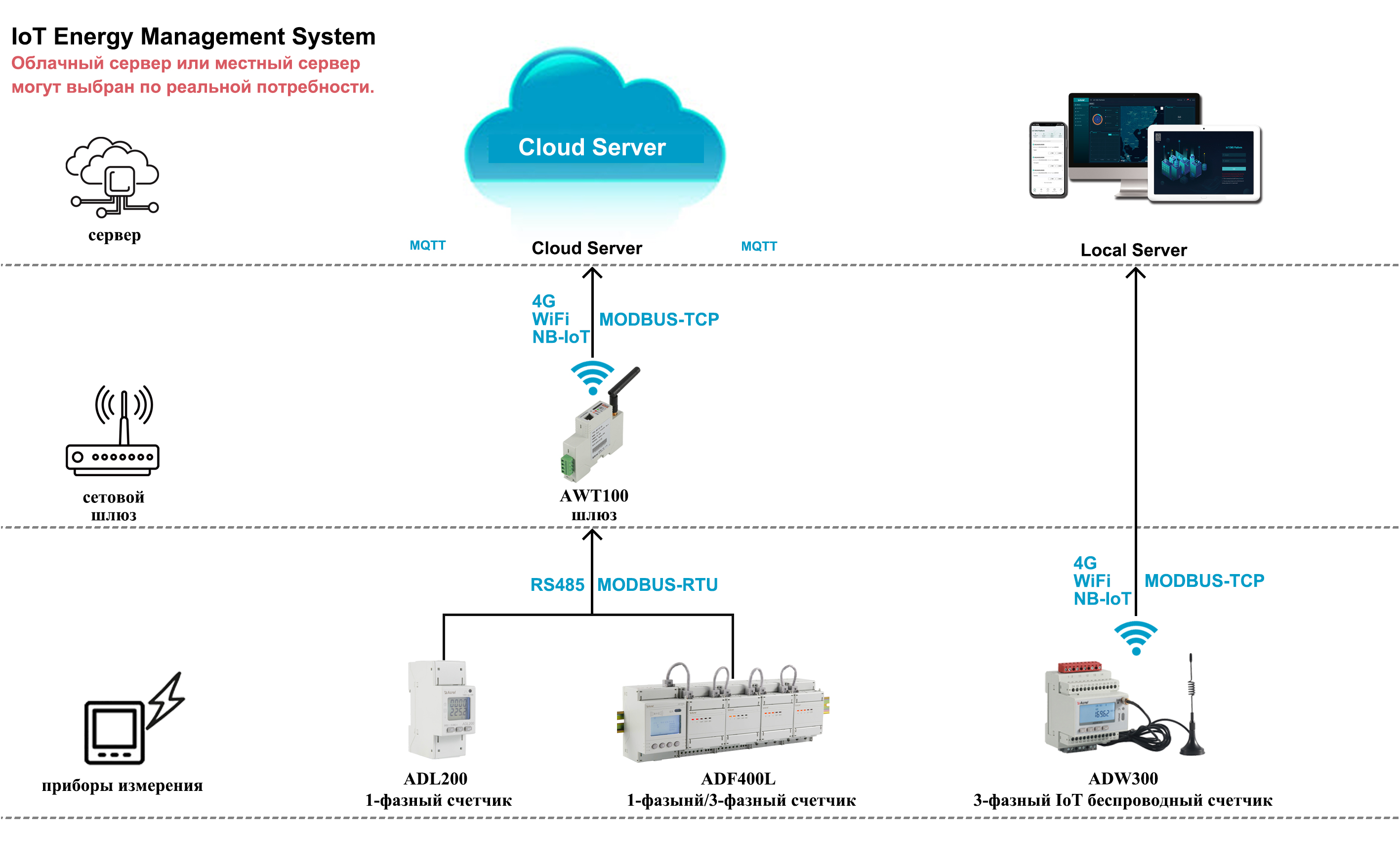

■ Cвязь:

        Инфракрасный связь

        Макс. 3 порта RS485, протокол Modbus RTU

        Ethernet: Modbus-TCP, TCP/IP

■ Рабочяя температура: -20℃～+60℃

■ Относит. влажность: ≤95%

■ Высота над уровнем моря: ≤2000m

ADF400L – X1 H X2 S X3 D X4 - X5

  X1– Контур трехфазный(включение через трансформаторы тока) Макс.12 контуров

  X2– Контур трехфазный(включение прямое) Макс.12 контуров

  X3– Контур однофазный(включение прямое) Макс.36 контуров

  X4– Пустой: тип учета

          Y: Тип предоплаты

  X5– Дополнительные функции

          CE: Интерфейс Ethernet(Modbus-TCP, TCP/IP)

          K: Дискретные входы/Выходные реле(2DI/4DO)

          IC: Радиочастотная карта

          C: Интерфейс RS485 Макс.3 порта, можно подбрать 1С, 2С, 3С

Примечание:

1.Счетчики состоятся из основного модуля, модуля прямого включения, модуля трансформаторного включения.

※2.Счетчики измеряют Макс. 12 контуров трехфазных.

Пример формулировки заказ: ADF400L-5H2S5D - С
