■ Измерение: U, I, P, Q, S, PF, F

■ Учет: kwh, kvarh, четырехквадрантный учет электроэнергии, тарифный учет электроэнергии

■ Предупреждение

■ Максимальная потребляемая мощность

■ Связь: RS485(Modbus RTU)

■ ЖК-дисплей/LED дисплей

■ Тип габарита: 80x80мм

■ Тип подключения: 3 фазы 3 провода, 3 фазы 4 провода(При заказе, укажите.)

■ Напряжение ввода: 3×100V, 3×400V(3 фазы 3 провода)

                                     3×57.7/100V, 3×220/380V(3 фазы 4 провода)

   Потребляемая мощность ≤ 0.2VA(каждая фаза)

   Перегрузка: 1.2 х номинальное напряжение – длительно.

                         2 х номинальное напряжение – в течение 1 сек.

■ Частота сети: 45～65Hz

■ Ток ввода: AC 1A, 5A

   Перегрузка: 1.2 х номинальный ток – длительно.

                         10 х номинальный ток – в течение 1 сек.

   Потребляемая мощность ≤ 0.2VA(каждая фаза)

■ Импульс: 80±20ms

■ Констант импульса: 10000imp/kWh, 40000imp/kWh, 160000imp/kWh

■ Связь: RS485(Modbus RTU)

■ Дискретные входы: сухой контакт

■ Выходные реле: NO контакт,

   Объем контакта: AC 250V/3A DC 30V/3A

■ Точность: частота: 0.05Hz, ток/напряжение: 0.2 класс, активная электроэнергия: 0.5 класс

■ Источник питания: AC 85~265V

    Потребляемая мощность ≤ 10VA

■ Тип габарита: 84x84мм

■ Рабочяя температура: -10℃～+55℃

■ Относит. влажность: ≤95%

■ Высота над уровнем моря: ≤2500m

Основной модель:

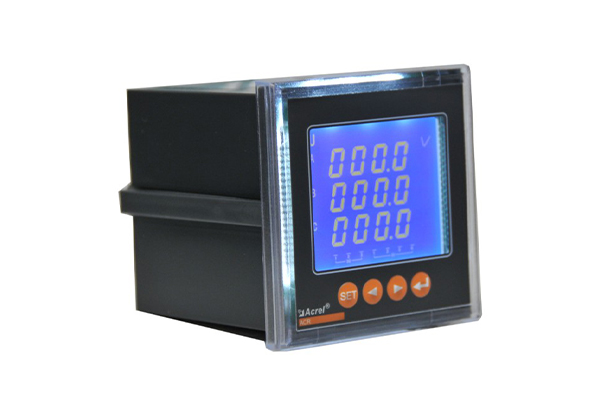

  ACR120EL

Дополнительные функции(При заказе укажите):

  K: 5DI/2DO

  K: 2DI/2DO

  F: учет тарифной электроэнергии

  D: максимальная потребляемая мощность

  J: предупреждение(1 порт)

Пример формулировки заказ:

  ACR120EL F

  Ток ввода: 5A, напряжение(вторичное) ввода: 100V, первичное напряжение: AC 10kV

  Тип подключения: 3 фазы 3 провода

  Источник питания: AC220V/50Hz
