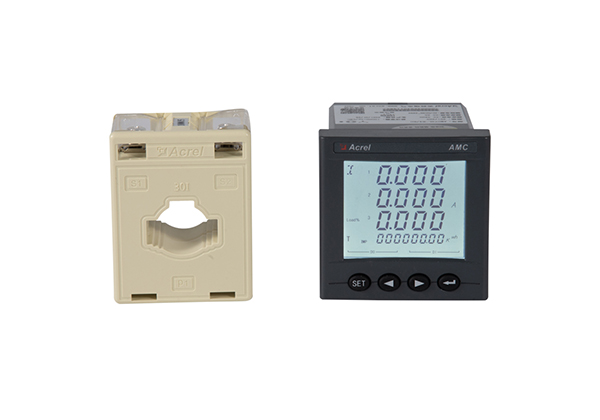

Измереитель электрических параметров серии AMC
■ Измерение: 3-фазная AC kWh(0.5 класс), kVarh, U, I, P, Q, S, PF, F
■ Ток ввода: 3x5(1)A AC (через трансформаторы тока)
■ LED/LCD дисплей
■ Связь: RS485 (MODBUS-RTU)
■ DI/DO, AO функции
■ Функция данных: журнал событий
максимальное значение спроса
■ Гармоническая волна: 2 ~ 31-ая и общая волна
|
Модель |
Основные функции |
Функции опции |
Разрешаемый |
|
AMC72-E4/KC |
трехфазное напряжение/ток |
① 2DI+2DO+1Ep（K） |
①③④ |
|
② 4DI+2DO（K） |
|||
|
③ журнал событий(SOE) |
|||
|
④ 2 -31 раз измерение гармоника и общий гармоник (H) |
|||
|
⑤ 2DI+2DO+1AO (KM) |
|||
|
AMC96-E3/KC |
① 4DI+2DO+1Ep（K） |
①③④ |
|
|
② 2DI+2DO+1Ep（K） |
|||
|
③ журнал событий (SOE) |
|||
|
AMC96-E4/KC |
④ 2 -31 раз измерение гармоника и общий гармоник (H) |
||
|
⑤ 2 потра выхода |
|||
|
⑥ 1 потр выхода |
|||
|
AMC72-E/KC |
однофазное напряжение/ток |
① 2DI+2DO+1Ep（K） |
①③④ |
|
② 4DI+2DO（K） |
|||
|
③ журнал событий (SOE) |
|||
|
④ общий гармоник (H) |
|||
|
⑤ 2DI+2DO+1AO（KM） |
Примечание:
1.DI—дискретный вход
DO—цифровой выход
M—выход аналоговой величины
SOE—журнал событий
H—измерение гаромоник
Ep—импульс электроэнергии
E3—3 фаза 3 провода
E4—3 фаза 4 провода
L—LСD дисплей
C—связь RS485(ModBus RTU)
2.При подборе LED дисплей, данные гармоник не будут показанны, они только передаются по связи.
3.K— необходимая подобранная функция.
4.При подборе SOE, одновременно с функциями записи крайних значений и максимальной потребности(D).
5.Знак «Ⅱ» в табличке значит счетчик второго поколения, инструкция подходит.
| Название | Значение | ||
| Ввод | Количество фазов и проиода |
1 фаза 2 провода 3 фазы 3 провода 3 фазы 4 провода |
|
| Частота | 45～65 Hz | ||
| Напряжение | Номин. значение: однофазный: AC 100V、400V трехфазный: AC 3×57.7V/100V(100V) AC 3×220V/380V(400V) AC 3×380V/660V(660V) (AMC96) |
||
| Перегрузка: 1.2 раза (продолжательно) 2 раза 1 секунда |
|||
| Потребление: не больше 0.5VA(каждый контур) | |||
| Ток | Номин. значение: AC 1A, 5A | ||
| Перегрузка: 1.2 раза (продолжательно) 10 раз 1 секунда |
|||
| Потребление: не больше 0.5VA(каждый контур) | |||
| Выход | Электроэнергия | Тип выхода: оптический импульс | |
| Констант импульса: можно установить. (по умолчанию 10000 imp/kWh) |
|||
| Связь | RS485 интерфейса, протокол Modbus-RTU, | ||
| Cкорость передачи данных: 1200~38400 в бодах. | |||
| Функция | Величина импульсного сигнала |
Вход | Вход сухих контактов |
| Выход | Выход релейных нормально-открытых контактов | ||
| Емкость контакта: AC 250V/3A, DC 30V/3A | |||
| Выход аналоговой величины |
1～5V, 4～20mA | ||
| Точность | частота:0.05Hz ток и напряжение: 0.2 класс |
||
| реактивная мощность и электроэнергия: 1.0 класс | |||
| активная мощность и электроэнергия: 0.5 класс | |||
| 2～31 раз гармоник: ±15 | |||
| Источник питания | AC/DC 85～265V или DC24/48V(±20%) | ||
| потребление ≤10VA | |||
| Окружающая среда применения | рабочая температура: -25℃～+65℃； | ||
| температура хранения: -40℃～+80℃ | |||
| относит. влажность: ≤95% (без конденсации воды) | |||
| высота над уровнем моря: ≤2500m | |||
