■ Измерение: U, I, P, Q, S, PF, F

■ Учет: kwh, kvarh, четырехквадрантный учет электроэнергии, тарифный учет электроэнергии

■ Контроль: полное гармоническое искажение(THDu и THDi), от 2-ой до 63-ей гармоники

■ Дисбаланс тока и напряжения, угол напряжения

■ Максимальная потребляемая мощность

■ Журнал событий, предупреждение

■ Внутренные часы

■ Связь: RS485(Modbus RTU), Ethernet, Profibus

■ ЖК-дисплеи

■ Тип подключения: 3 фазы 3 провода, 3 фазы 4 провода(При заказе, укажите.)

■ Напряжение ввода: 3×100V, 3×400V, 3×660V(3 фазы 3 провода)

                                     3×57.7/100V, 3×220/380V, 3×380/660V(3 фазы 4 провода)

   Потребляемая мощность ≤ 0.5VA(каждая фаза)

   Перегрузка: 1.2 х номинальное напряжение – длительно.

                         2 х номинальное напряжение – в течение 1 сек.

■ Частота сети: 45～65Hz

■ Ток ввода: AC 1A, 5A

   Перегрузка: 1.2 х номинальный ток – длительно.

                         10 х номинальный ток – в течение 1 сек.

   Потребляемая мощность ≤ 0.5VA(каждая фаза)

■ Импульс: 80±20ms

■ Констант импульса: 4000imp/kWh(5A), 8000imp/kWh(1A)

■ Связь: RS485(Modbus RTU), Ethernet, Profibus протокол

■ Дискретные входы: сухой контакт(с внутренным питаниям)

■ Выходные реле: NO контакт,

■ Объем контакта: AC 250V/3A DC 30V/3A

■ Точность: частота: 0.05Hz, ток/напряжение: 0.2 класс, активная электроэнергия: 0.5 класс, гармоника от 2-ой до 42-ой 1%, от 43-ей до 63-ей 2%

■ Источник питания: AC 85~265V

    Потребляемая мощность ≤ 4VA

■ Тип габарита: 96x96мм

■ Рабочяя температура: -10℃～+55℃

■ Относит. влажность: ≤95%

■ Высота над уровнем моря: ≤2500m

Основной модель:

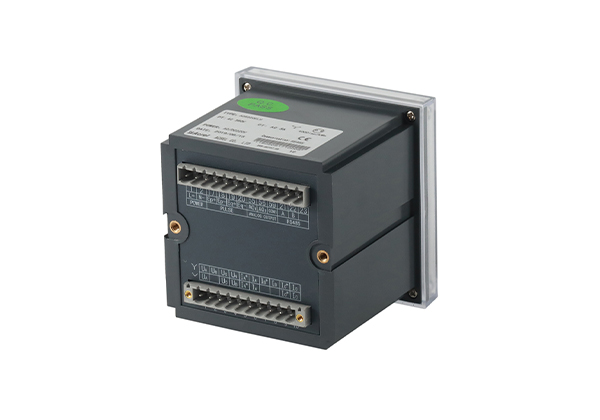

  ACR220ELH

Дополнительные функции(При заказе укажите):

  K: 2DI/2DO или 4DI

  K: 4DI/2DO

  2M: 2 порта выхода 4-20мА

  F: учет тарифной электроэнергии

  D: максимальная потребляемая мощность

  2C: второй порт связи RS485

  SOE: журнал событий

  J: предупреждение

  CE: Ethernet

Пример формулировки заказ:

  ACR220ELH SOE J

  Ток ввода: 5A, напряжение(вторичное) ввода: 100V, первичное напряжение: AC 10kV

  Тип подключения: 3 фазы 3 провода

  Источник питания: AC220V/50Hz
