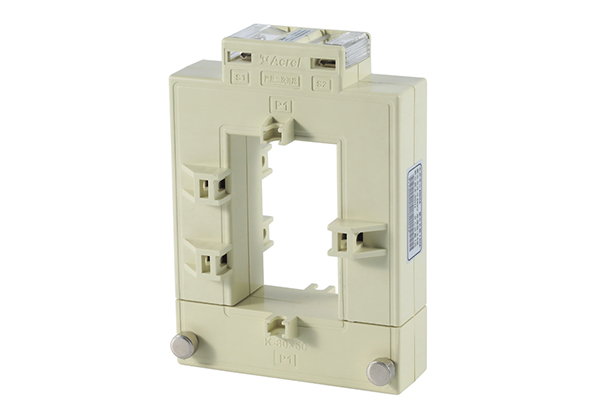

Разъемный трансформатор тока серии AKH-0.66-K

■ Диапозон тока измерения:

вторичный ток мА: 100-300А,

вторичный ток А: 20-5000А

■ Точность 0.2, 0.5 и1.0 класс.

■ Открытый тип, простая установка.

■ Номинальное напряжение Макс. 1140В.

■ Номинальная частота Макс. 400Гц.

■ Квадратное и круглое отверстие.

+86 187 0210 9206

lev@acrel.cn

+86 187 0210 9206

Разъемный трансформатор тока серии AKH-0.66-K

Сертификат CE AKH-0.66.pdf

Спецификация тока трансформатора серии AKH-0.66-K.pdf

description1

Zipper closure 1/5 zip athletic pullovers for men. Stretchy, lightweight, fast-drying fabric for superior performance. REGULAR FIT - US standard sizes. An athletic fit that sits close to the body for a wide range of motion, designed for optimal performance and all day comfort. FEATURES - Quarter zip closure;Thumbholes on long sleeves to keep them in place during workout

Особенность

Условия применения

· Номинальное рабочее напряжение AC 0.66kV (эквивалент AC 0.69kV)

· Номинальная частота 50-60Hz

· Темература окружающей среды -30℃~70℃

· Высота над уровнем моря ≤ 3000m

· Устойчивость к высокому напряжению 3000V/1min 50Hz

· Применяется в местах, где без снега и дождя и без серезного загрязнения и вибрации.

Условные обозначения

AKH - 0.66 – K X1 X2 E

AKH ― Серия

0,66 ― Номинальное напряжение(кВ)

K ― Открытый тип

X1 ― Вспомагательный код

X2 ― Первичный ток/вторичный ток

E ― Тип монтажа

Пример формулировки заказ:

Тока трансформатор AKH - 0.66 – K-30×20 400/5A

Подбор

Модель	Первичный ток/вторичный ток(A)	Точность	Номинальная нагрузка (ВА/Ω)
30×20	20-75/1A	1	0.2
	100-150/5（1）A	1	1
	200/5（1）A	1	1.5
	250-300/5（1）A	0.5	1.5
	350-400/5（1）A	0.5	2.5
60×40	250-300/5（1）A	1	1.5
	350-450/5（1）A	0.5	1.5
	500-800/5（1）A	0.5	2.5
	1000-1250/5（1）A	0.5	5
	1500-2000/5（1）A	0.5	10
80×40	300-450/5（1）A	0.5	2.5
	500-800/5（1）A	0.5	5
	1000-2000/5（1）A	0.5	10
	2500-3000/5（1）A	0.2	10
80×50	250-300/5（1）A	1	1.5
	400-450/5（1）A	0.5	1.5
	500-800/5（1）A	0.5	2.5
	1000/5（1）A	0.5	5
80×80	250-300/5（1）A	1	1.5
	400-450/5（1）A	0.5	1.5
	500-800/5（1）A	0.5	2.5
	1000/5（1）A	0.5	5
100×40	1000-2000/5（1）A	0.5	10
	2500-3000/5（1）A	0.2	10
	4000-5000A/5（1）A	0.2	15
120×60	400-450/5（1）A	0.5	2.5
	500-800/5（1）A	0.5	5
	1000-2000/5（1）A	0.5	10
	2500-5000/5（1）A	0.2	10
120×80	500-800/5（1）A	0.5	2.5
	1000-1200/5（1）A	0.5	5
	1250-1500/5（1）A	0.5	7.5
130×40	1000-2000/5（1）A	0.5	10
130×40	2500-5000/5（1）A	0.2	10
130×60	1000-2000/5（1）A	0.5	10
130×60	2500-5000/5（1）A	0.2	15
140×60	1000-2000/5（1）A	0.5	10
	2500-3000/5（1）A	0.2	10
	4000-5000/5（1）A	0.2	15
160×80	1000-2000/5（1）A	0.5	10
	2500-3000/5（1）A	0.2	10
	4000-5000/5（1）A	0.2	15
200×80	1000-2000/5（1）A	0.5	10
	2500-3000/5（1）A	0.2	10
	4000-5000/5（1）A	0.2	15

Защитный тип(подбор)

Модель	Первичный ток/вторичный ток(A)	Точность	Номинальная нагрузка (ВА/Ω)
K-P-120×60	300-400/5（1）A	5P10	2.5
	400/5（1）A		2.5
	500/5（1）A		3.75
	600-800/5（1）A		5
	1000-1250/5（1）A		7.5
	1500-1600/5（1）A		10
	2000-3000/5（1）A		15
K-P-160×80	500-800/5（1）A		2.5
	1000-1500/5（1）A		5
	2000/5（1）A		10
	2500-3000/5（1）A		15
	4000-5000/1A		20
K-P-200×80	500-800/5（1）A		2.5
	1000-1500/5（1）A		5
	2000/5（1）A		10
	2500-3000/5（1）A		15
	4000-5000/5（1）A		20
