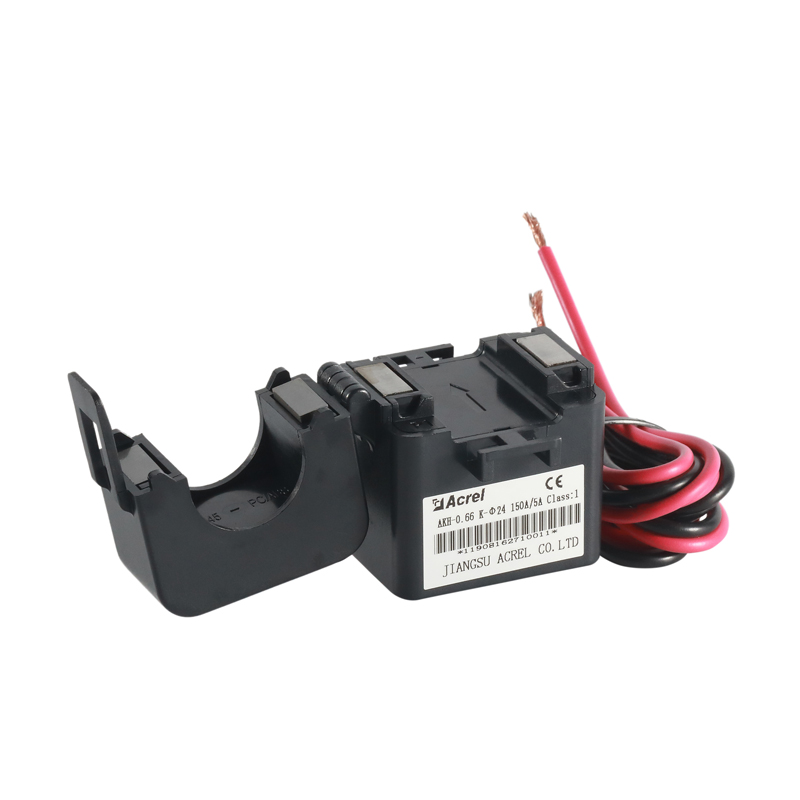

Разъемный трансформатор тока серии AKH-0.66/K-Φ
■ Диапозон тока измерения:
вторичный ток мА: 5-400А,
вторичный ток А: 150-1000А
■ Точность 0.5 и1.0 класс.
■ Открытый тип, простая установка.
Условия применения
· Номинальное рабочее напряжение AC 0.66kV (эквивалент AC 0.69kV)
· Номинальная частота 50-60Hz
· Темература окружающей среды -30℃~70℃
· Высота над уровнем моря ≤ 3000m
· Устойчивость к высокому напряжению 3000V/1min 50Hz
· Применяется в местах, где без снега и дождя и без серезного загрязнения и вибрации.
Условные обозначения
AKH - 0.66 – K X1 X2
AKH ― Серия
0,66 ― Номинальное напряжение(кВ)
K ― Открытый тип
X1 ― Вспомагательный код
X2 ― Первичный ток/вторичный ток
Пример формулировки заказ:
Тока трансформатор AKH - 0.66 – K-Φ24 300/5A
| Тип | Номинальный первичный/вторичный ток |
Номинальная вторичная нагрузка (ВА/Ω) | Количество кабеля |
Размер раз-решающего кабеля(мм) | |
| Класс точности 0.5 | Класс точности 1.0 | ||||
| K-Φ10 | 5A/1.25mA | 10 | 1 | Φ10 | |
| (10-20)A/5mA | 10 | ||||
| (40-60)A/20mA | 10 | ||||
| K-Φ16 | (20-50)A/10mA | 10 | Φ16 | ||
| (40-100)A/20mA | 10 | ||||
| 100A/40mA | 10 | ||||
| K-Φ24 | (60-200)A/20mA | 10 | Φ24 | ||
| (100-250)A/40mA | 10 | ||||
| K-Φ36 | (100-200)A/10mA | 10 | Φ36 | ||
| (200-400)A/20mA | 10 | ||||
| (300-600)A/100mA | 10 | ||||
| 400A/40mA | 10 | ||||
| 600A/75mA | 10 | ||||
| K-Φ24 | (150-200)A/5(1)A | 1 | Φ24 | ||
| (250-300)A/5(1)A | 1.5 | ||||
| K-Φ36 | (300-400)A/5(1)A | 1.5 | Φ36 | ||
| (500-600)A/5(1)A | 1.5 | ||||
| K-Φ50 | (600-700)A/5(1)A | 2.5 | Φ50 | ||
| (800-900)A/5(1)A | 5 | ||||
| 1000)/5(1)A | 10 | ||||
