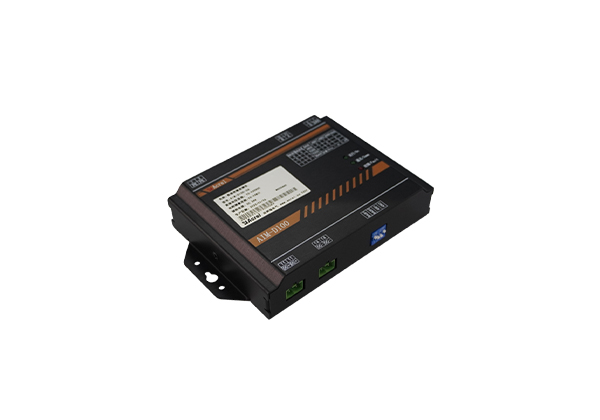

Устройство контроля изоляции(постоянный ток) AIM-D100-CA предназначено для контроля и измерения сопротивления между "+" плюс и землей и между "-" плюс и землей в незаземленной системе, выходит аварии устройствао когда значение ниже установленного.

    Устройство применяется в системе постоянного тока 100-1000В, предназначен для зарядной станции электромобиля, системе энергохранище постоянного тока, электроснабжения ИБП, фотоэлектрическая система постоянного тока, электросеть постоянного тока и т.д.

- Контроль напряжения между "+" и "-"полюсами системы постоянного тока, напряженияя между "+" плюс и землей, между "-" плюс и землей, диапазон измерения составляет 100 ~ 1000 В.

- Контроль сопротивления изоляции между "+" плюс и землей, между "-" плюс и землей на землю системы постоянного тока. Выдает сигналы предупреждения и аварии, когда ниже установленных значений.

- Индикаторы работы, связи и неисправности.

- Один интерфейс RS485, основанный на протоколе Modbus-RTU, может реализовывать обмену данных.

- Металлический корпус, настенный тип монтажа, также может быть установлен на рейку с помощью монтажной пряжки.

■ Источник питания: DC 24 В

    Энергопотребление: ≤ 6 Вт

■ Система постоянного тока:

    Диапазон: 100-1 000В постоянного тока

    Точность: 0.5 класс

■ Контроль сопротивления изоляции:

    Диапазон: 1 кОм ~ 10 кОм

    Точность: ≤ 3 %

■  Разрешаемая емкость утечки системы: ≤ 5uF

■ Время срабатывания: 200 мс.(Время увеличивается с растетам емкости утечки)

■ Связь: RS485, Modbus-RTU

■ Тип монтажа: настенный, на дин рейку(с помощью пряжки)

■ Рабочая температура: -20…+55℃

    Температура при хранении: -20…+70℃

    Отно. влажность: ≤ 95 %
