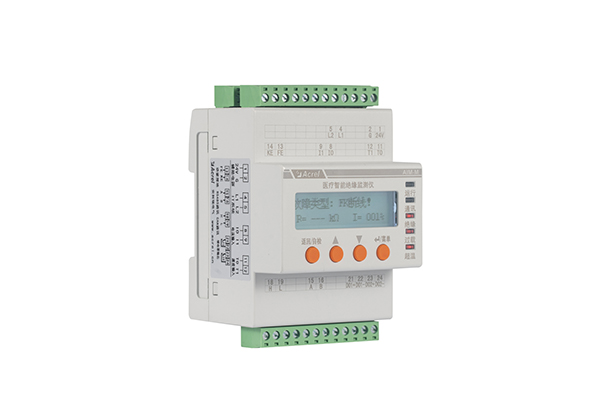

Устройство предназначено для контроля:

    - сопротивления RF изоляции медицинских электроустановок с системой «IT» защитного заземления с изолированной нейтралью и напряжением 220В.

    - тока нагрузки однофазного трансформатора.

    - температуры трансформатора (через PT100).

    - выход тревожных сообщений (2 DO).

    - обрыва устройства с системой «IT»

    - обрыва трансформатора тока

    - обрыва датчика температуры

    - обрыва подключения к заземлению

    В случае регистрации дефекта изоляции может запускаться процедура определения присоединений с низким сопротивлением изоляции, для чего в Устройство встроен генератор испытательного тока(При заказе, укажите код "SG").

    Устройством поддерживается передача данных по CAN и Modbus RTU, что позволяет передавать тревожные сообщения и результаты измерений другим абонентам(медсетсрам). Дистационно контролируется статус работы системы «IT».

    Для индикации тревожных сообщений, соответственно для оповещения о них персонала, совместно с Устройством рекомендуется применять Дисплей централизованных тревог AID150/200 серии, а для обеспечения определения присоединений с низким сопротивлением изоляции или замыканием на землю – Локатор пробоя изоляции AIL150/160 серии.

    В журнал записи запысаны время тревог и тип ошибок.

■ Источник питания: DC 18…36 В

    Потребляемая мощность: ≤6 Вт

■ Контроль состояния изоляции:

    Диапозон контроля: 15…999 кОм

    Пороговое значение: 50…999 кОм

    Допустимая погрешность срабатывания, в процентах: ±10 %

    Время срабатывания: ≤3 с

    Максимально допустимая собственная ёмкость Ce контролируемой сети / электроустановки: ≤5 мкФ

■ Измерительная цепь:

    Измерительное напряжение: ≤13 В

    Cила Im измер. тока (при RF = 0 Ом): ≤ 50 мкА

    Внутреннее сопротивление Ri постоянному току (омическое сопротивление): ≥ 240 кОм

    Допустимое напряжение Ufg постоянного тока от постороннего источника: ≤ 280 В постоянного тока

■ Контроль температуры:

    Диапозон контроля: -50…+200 ℃

    Порог срабатывания (фиксированный): 0…+200℃

    Тип и количество датчика: PT100, 2 шт

■ Контроль тока нагрузки

    Диапозон контроля: от 2.1 до 60 А

    Диапазон регулировки порога срабатывания: от 5 до 80 А

    Допустимая погрешность срабатывания: ± 5 %

■ Интерфейс передачи данных:

    Интерфейс / протокол: CAN/RS-485, Modbus RTU

■ Тревожные сообщения: релейный выход, 2 канала(AC 250 В / 3А, DC 30 В / 3А)

■ Требования к окружающей среде(без образования конденсата и без обледенения):

    Рабочая температура: -10…+55℃

    Температура при длительном хранении: -25…+70℃

    Температура при транспортировке: -25…+70℃

■  Класс защиты внутренних устройств: IP40

■  Расчётная величина импульсов напряжения / степень загрязнённости: 4 кВ / «III»

■  Электромагнитная совместимость: по стандарту «МЭК 61326-2-4»

■  Напряжение генератора испытательного тока(код заказа: SG): ≤ 12 В

    Сила испытательного тока: ≤ 1 мА

- Количество подключения AID150/AID200 к AIM-M300: 16 комплектов

- Количество подключения AIM-M300 к AID200: 4 комплектов(показаны в разных местах)

- Если нужна функция испытательного тока, то артикулы: AIM-M300/SG
